    WJ、LWJ型機架
    • 產品名稱

    WJ、LWJ型機架

    WJ、LWJ型機架

    WJ、LWJ型機架（CD130B-86）



    WJ、LWJ型機架

      本系列機架可與各種立式擺線針輪減速機相配，可配套選用各種聯軸器，若與齒輪減速機配套，連接尺寸由本公司自選調整，為安裝雙端面機械密封，配備LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未變動。

    WJ、LWJ型機架

    型號標定意義及示例

    接板形式A；配擺線針輪減速機B；配LC、DC齒輪減速機?軸徑（減速機輸出軸直徑）機架類型WJ、LWJ－無支點機架　DJ、LDJ、DXJ-單支點機架　SJ、LSJ－雙支點機架。

      注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四種機架底面為Ⅰ型和Ⅱ型（Ⅰ型不須標柱，Ⅱ型須在型號后面注Ⅱ、Ⅱ型a°＝30°，n2－φ為12-14）其余機架為Ⅱ型（不須標注）

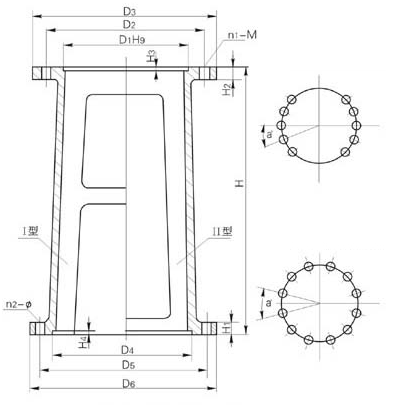

     WJ、LWJ型無支點機架主要參數及尺寸

    機架代號

    H1

    H2

    H3

    H4

    輸入端接口

    輸出端接口

    WJ型

    LWJ型

    D1

    D2

    D3

    n1-M

    D4

    D5

    D6

    a°

    n2-φ

    H

    重量（kg）

    H

    重量(kg)

    WJ　　 A
      30
      LWJ     　 B

    20

    15

    4

      4

    6

    140

      200

    160

      230

    190

      260

    4-M10

      6-M12

    240

    285

    315

    Ⅰ20

          Ⅱ30

    10-φ14

      12-φ14

    450

    34

    600

    43

    WJ　　A
      35
      LWJ    　 B

    24

    15

    5

    6

    170

    200

    230

    6-M10

      6-M12

    260

    320

    360

    Ⅰ20

          Ⅱ30

    10-φ14

      12-φ14

    500

    46

    650

    54

    WJ　　A
      40
      LWJ     　B

    24

    15

    4

    6

    200

      230

    230

      260

    260

      290

    6-M10

      6-M12

    260

    320

    360

    Ⅰ20

          Ⅱ30

    10-φ14

      12-φ14

    500

    46

    650

    54

    WJ　　A
      45
      LWJ     　B

    24

    15

    5

    6

    200

    230

    260

    6-M10

      6-M12

    260

    320

    360

    Ⅱ20

          Ⅱ30

    10-φ14

      12-φ14

    500

    49

    650

    57

    WJ　　A
      55
      LWJ     　B　

    30

    20

    6

      5

    6

    270

    310

      305

    340

    6-M10

      8-M16

    325

    400

    435

    30

    12-φ14

    540

    75

    690

    83

    WJ
      65A
      LWJ

    34

    20

    6

    6

    316

    360

    400

    8-M12

      8-M16

    350

    420

    460

    30

    12-φ18

    600

    96

    750

    107

    WJ　　A
      70
      LWJ     　B　

    34

    20

    6

      5

    6

    316（320）

      320

    360

    400

    8-M12

      8-M16

    350

    420

    460

    30

    12-φ18

    600

    96

    750

    107

    WJ　　A
      80
      LWJ     　B

    38

    25

    6

      5

    8

    345

      360

    390

      410

    430

      460

    8-M16

      8-M20

    380

    455

    495

    30

    12-φ18

    640

    130

    790

    139

    WJ　　A
      90
      LWJ     　B

    40

    25

    7

    8

    400

    450

    490

    12-M16

      12-M20

    430

    510

    555

    30

    12-φ23

    660

    168

    860

    183

    WJ　　 A
      100
      LWJ    　　B

    40

    25

    9

      5

    10

    455(460)

      470

    520

    580

    12-M20

    480

    560

    600

    22.5

    165-φ23

    700

    205

    900

    224

    WJ 　　A　　
      110 120A
      LWJ     　 B　

    40

    30

    11
      6

    10

    520

    590

    650

    12-M20

    560

    650

    700

    22.5

    16-φ27

    800

    257

    1000

    274

    WJ 　　A　　
      130 140A
      LWJ    　　B

    44

    30

    11
      9

    10

    680

    800

    880

    12-M30

    720

    810

    880

    18

    20-φ27

    900

    318

    1200

    365

    WJ 　　A　 A　　
      150 160
      LWJ    　　B 　B

    50

    35

    14
      10

    12

    820

    940

    1020

    16-M30

    840

    940

    1020

    22.5

    16-φ33

    1000

    420

    1300

    480

    WJ 　　A　　
      180
      LWJ    　　B

    55

    40

    14
      10

    12

    960

    1080

    1160

    20-M30

    970

    1080

    1160

    18

    20-φ33

    1100

    560

    1400

    630

     注：增高后的LWJ型機架，其內部中間高度可同時容納207型雙端面機械密封及SF型三分式聯軸器。
